中走丝线切割机参数设置

自本世纪初国内有数家电加工机床生产企业通过对高速电火花线切割机床的改造，实现了在高速电火花线切割机床上的多次切割加工，该类机床被称为“中走丝”（所谓“中走丝机”并不仅指走丝速度介于高速与低速之间，而且加工质量也介于高速走丝机与低速走丝机之间）。因而可以说，用户所说的“中走丝机”，实际上是指那些能实现无条纹切割和多次切割的往复走丝电火花线切割机。多次切割技术可以明显提高高速走丝机的加工质量，解决一次切割时的材料变形影响，提高加工精度，获得较低的表面粗糙度，消除往返切割条纹，并保证一定的切割速度。较大地提高了高速电火花线切割的工艺水平，且由于该类机床具有较高的性价比而逐步被广大的中小企业用户所接受，对于“中走丝”而言，使用过程中的运行成本并未增加，但切割的工艺指标尤其是切割表面粗糙度值却有较大幅度降低。

目前，高速走丝机的多次切割技术有了长足的发展，加工质量的明显提高引起了众多制造商和用户的注意。中走丝电火花线切割多次切割后工件表面光洁度虽然提高了，但该类机床的切割精度比低速电火花线切割机床仍存在较大差距，且精度的保持性也需进一步提高。究其原因在于：大多数“中走丝”机床都是对现有的高速电火花线切割机床运丝系统进行了改进，但其基本结构仍没有质的变化；由于钼丝的反复使用，在中走丝切割过程中必然存在钼丝的损耗，从而影响放电间隙并最终降低了切割精度；中走丝多次切割加工对于大部分端子模、冲压模的凹模，加工效果明显，无论精度、粗糙度均有明显提升，操作也比较简单。对于凸模加工，工艺性较强，操作经验很重要，有些体积大、材料厚的凸模加工还有待积累加工经验。此外有关理论修正量与实际修正量的差异与规律及高速电火花线切割的放电机理等问题还有待于进一步改进。严格按照以下条件生产：

（1）机床本体方面

按国家相关标准严格控制机床的制造精度，特别是提高机床的定位精度和重复定位精度。同时也选用台湾或日本进口线性滑轨、精密丝杆，进行螺距补偿或者闭环控制等。使前后二次切割轨迹完全一致；

（2）运丝系统方面

采用高耐磨性电极丝保持器，保持钼丝的相对稳定，控制钼丝的空间形位变化，减小加工过程中钼丝的张力变化。

（3）脉冲电源方面

提高一次加工的切割速度，稳定在120 mm2/min以上.，减小钼丝损耗，保证加工件的精度，同时提供性能良好的精加工脉冲电源。

（4）变频伺服方面

提供了适合粗、精加工的伺服模式，满足不同加工对象的加工要求，与电规准合成将伺服参数写入加工参数数据库。

（5）冷却系统方面

改变常用的粗放冷却方式，采取多级过滤并对介电常数等关键参数加以控制，确保精加工的顺利进行。

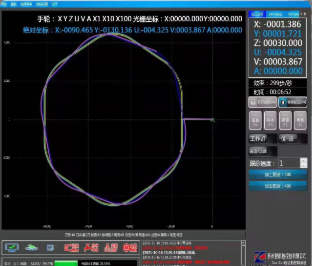

（6）控制软件方面

提供开放的加工参数数据库，可以根据材料的质地、厚度、粗糙度等条件，合理设置粗切割、精修和精微修光的脉冲参数、加工轨迹补偿量、电极丝移动方式及其移动速度等，并开发了相应的多次切割智能数据库。

总结与展望：中走丝技术的突破与挑战

中走丝线切割技术通过创新性的多次切割工艺，成功在高速走丝机基础上实现了加工质量的大幅提升，为中小企业提供了高性价比的精密加工解决方案。当前技术已在机床精度控制、运丝系统稳定、脉冲电源优化等方面取得显著进展，使加工表面粗糙度得到明显改善。然而，在加工精度保持性、凸模工艺稳定性等方面仍存在提升空间，特别是钼丝损耗控制和放电机理研究仍需深入。
