什么是线切割机床中走丝的一键定深,记忆升降,一键取废料?此功能的原理,应用,优势详解【新手必备】

来源:智凯新闻 / 时间: 2023-10-22

电火花线切割机床的Z轴记忆升降功能是该设备中的一个重要特性,它能够极大地提高切割的精确度和效率。一键定深功能=记忆升降功能=一键取废料功能,叫法不同,表达的是一个意思,下面详细解释一下这一功能的工作原理,应用和优势:


微信图片_20240627113713

1. Z轴的定义:

在电火花线切割机床中,Z轴通常表示线切割上下移动方向高度。Z轴的精确控制对于切割的深度和精度至关重要。


2. 一键定深原理:

电火花线切割机床的Z轴记忆升降功能是指机床能够记忆并回到原加工点位置。这种功能通常使用传感器或编码器配合线切割系统来计算上升和下降距离,然后根据预设的数据自动调整Z轴的位置。


3. 一键取废料功能应用:

1)凹凸模加工数控化:

传统做法:模具加工中,通常会调低上线架,以减少钼丝的抖动,增加钼丝的张力,得到更高的切削精度和表面光洁度。在凹模的多次加工中,第一遍需要把型腔内的余料全部切掉。这就存在余料取不出来的情况。传统的做法是记住刻度盘位,解锁轴电机,手摇工作台,取出余料后摇回刻度盘原位。由于在解锁电机和手摇过程中存在很多的人为因素,影响加工精度。

创新升级:为解决这一难题,智凯数控开发的酷割线切割控制系统,加工时,Z轴可自动记忆位置,随意上下移动。Z轴采用直线导轨,精度精准,解决常规机器只能螺杆锁住,在切割拿废料时不能上下移动的问题。

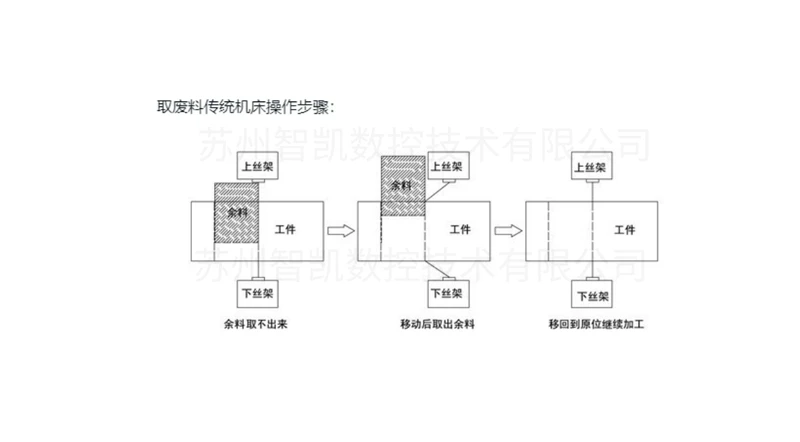

取废料传统机床操作步骤

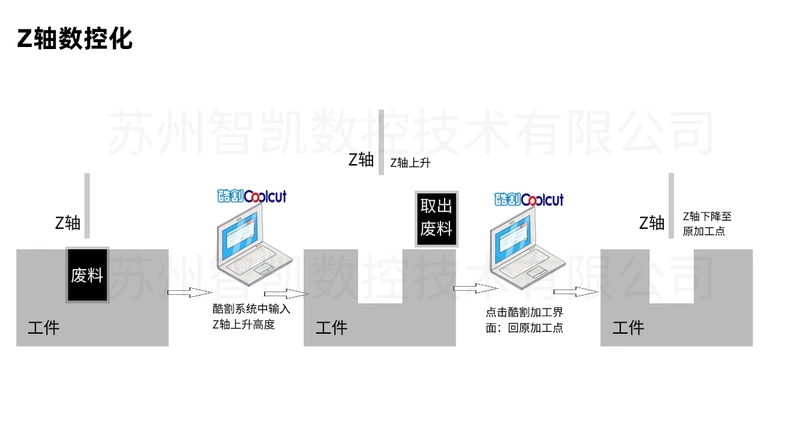

智凯数控创新升级后机床操作步骤:

一键取废料功能图解

2)加工中钼丝断丝:

模具加工中,通常会出现正在加工中钼丝不同情况的断丝,有时需要上升Z轴方便穿丝,这时就可以应用Z轴记忆升降功能,穿丝后自动回原加工点。


4. Z轴数控化升降优势:

-提高精度:通过数控系统自动调整Z轴的位置,精确到0.1微米,提高加工精度。

- 提高效率:无需手动调整Z轴位置,节省了操作人员的时间和精力,提高了工作效率。

- 减少操作难度:取废料及穿丝场景中,操作人员无需手动调整位置,去废料时,Z轴一键式升降,升降Z轴不用拆卸钼丝,减少了操作的复杂性,降低了出 错的可能性。


总的来说,电火花线切割机床的Z轴记忆升降功能通过数控系统记忆原加工点位置,确保了不同场景中切割过程的稳定性和一致性。这种智能化的设计不仅提高了加工质量,还提高了生产效率,使得电火花线切割技术更加可靠和易用。Z轴升降功能,智凯五轴数控中走丝,六轴数控中走丝均带此功能,更多关于智凯数控线切割机床的应用场景欢迎来电咨询:180-1313-1588(苏工)


智凯ZK400六轴伺服中走丝

经济款Z轴升降功能中走丝
