线切割加工一般用来加工直纹面零件，通过XY两轴完成2D图形零件加工，通过XYUV四轴之间的联动完成锥度/斜度或者上下异形零件的加工。而旋转轴在慢走丝加工中很常见， 通过在慢走丝线切割机床上配置旋转轴，可以完成回转体或者螺旋曲面零件的加工。但是你见过中走丝线切割机床螺旋加工吗？
智凯数控教你中走丝线切割旋转轴加工
【螺旋加工视频如下图，边旋转边割】
螺旋加工条件
1.伺服旋转轴线切割软件
线切割编控系统支持旋转加工轴-A轴，不但可以支持简单的持续旋转加工，还可以实现边旋转边加工。
- 持续旋转加工，比如割大的齿轮，软件生成齿轮图形后，割完一个齿后，分度头自动旋转固定角度，软件接收到旋转信号结束后，会自动切割下一个齿轮，不需要人为点开始。
- 边旋转边加工，酷割软件编辑好图形后，如上图视频，加工不暂停，边加工边旋转，直至加工完成。
2.交流伺服电机
这里需要交流伺服电机配合酷割控制系统，读取脉冲信号，完成分度头运动。
3.数控旋转工作台
也叫分度头，分度头用于夹住工件，旋转加工。线切割软件通过伺服电机控制分度头旋转

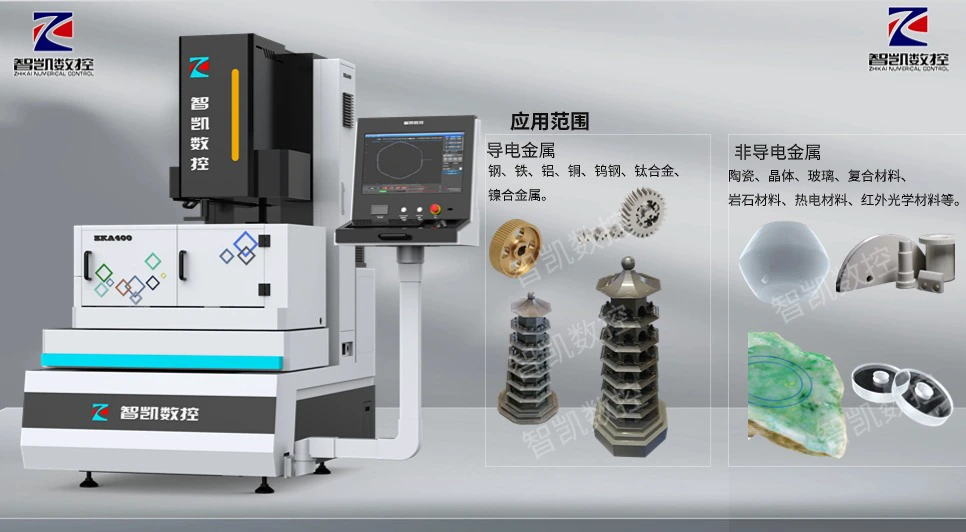

现有线切割加工设备主要有两种类型：常规垂直平面加工设备和锥度加工设备，智凯数控全新技术线切割机床，增加了旋转切割功能，扩大了中走丝线切割加工复杂零件的能力，快走丝线切割机床一样适用。欢迎有需求的朋友联系我沟通交流。电话：18012669688（微信同号）.
